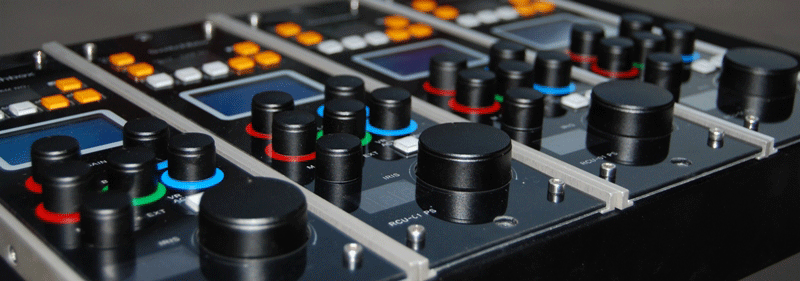

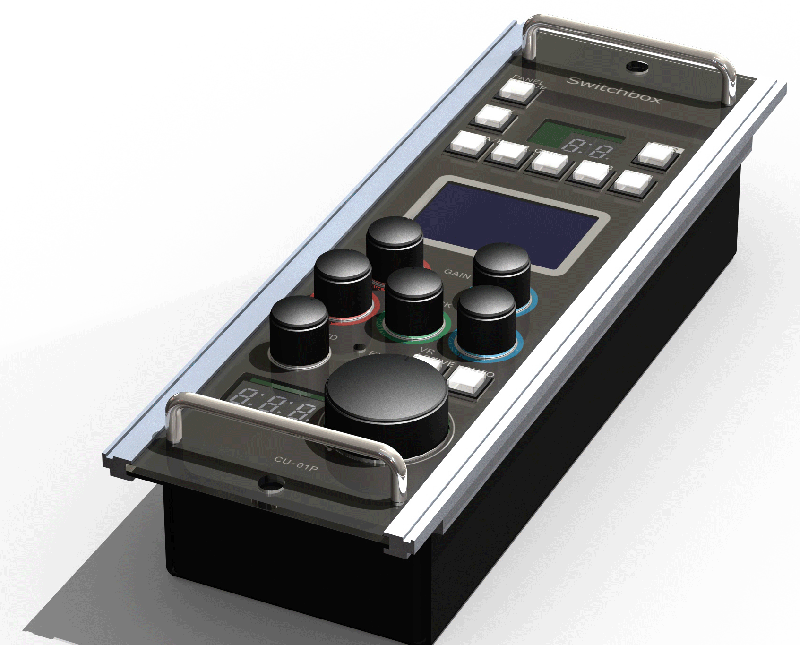

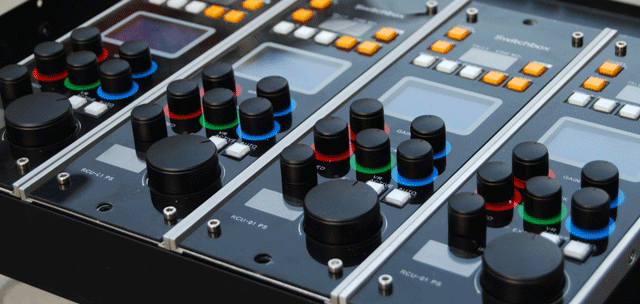

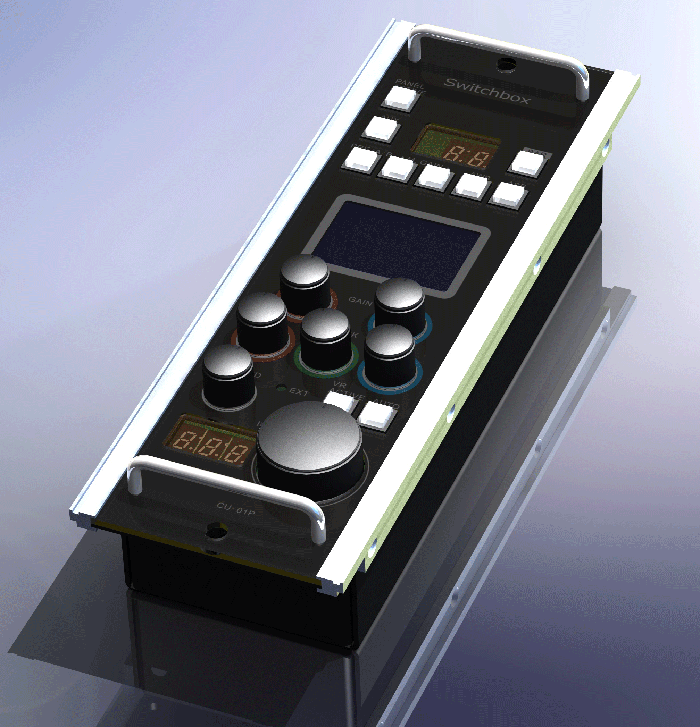

RCU-01PS是领先艾维科技根据松下电器提出的使用需求专门开发的针对P2摄像机的控制系统，可以实现在演播室EFP系统对摄像机的操作，也是Switchbox Panasystem系统中的重要组成部分。
产品采用了世界上最流行的嵌入式操作系统设计，稳定可靠，美观大方。国产技术的使用，使系统的性能价格比显著提高，是原进口产品价格的1/3。刚一上市，就成为电视台的采购热点。

　　RCU-01PS是Panasystem系统的一个组成部分，是在系统的EFP操作中控制松下P2HD高清摄像机的，可以代替松下原产控制器产品RC-10。
　　松下P2摄像机原本不是为EFP系统开发的，所以其控制器也不是为EFP应用所设计，但其仍具有EFP应用所必须得功能。RCU-01PS在设计中完全保留了这些功能，省略了在EFP应用中不需要的P2录像操作和摄像机菜单调整功能。技术规格如下：
　　1.面板锁定功能，可以根据需要锁定整个面板按钮或不经常使用的色彩调整旋扭。
　　2.彩条
　　3.白平衡设置P/A/B
　　4.自动白平衡与自动黑平衡
　　5.增益，10档调节，每档3dB
　　6.电子快门，1/25，1/60，1/120，1/250，1/500，1/1000，1/2000
　　7.同步电子扫描，快门可以在1/25到1/250之间连续变化
　　8.主黑电平调节
　　9.自动光圈
　　10.手动光圈调节
　　11.黑电平R\G\B分量调节
　　12.彩色增益R\G分量调节
　　13.液晶屏显示各种操作数据
　　14.独立数码管显示光圈值
　　15.数码管显示讯道和系统提示信息
　　 注：所有功能设计与调整范围均参照松下公司提供的操作协议（与松下公司合作），操作数据与松下控制器RC-10完全一致，通讯协议复合国际标准规范
　　RCU-01PS在设计上采用了更先进的技术，软件更新和维护更加方便，维护成本也更低。
　　控制电缆可以参与与RC-10一样规格的电缆。我们的控制器经过改进可以实现更远的控制距离，考虑到视频传输的特点，我们采用独特的视频传输方法。
　　1. RCC-01PS 50/100/200 单纯实现控制与供电，距离200米以内，有50、100、200三种规格。
　　2. RCC-02PS 50/100 并行传输数字视频，高清50米，标清100米。
　　3. 如果是接入Panasystem系统， 传输由Panasystem专业电缆完成。

　　RCU-01PS是Panasystem系统的一个组成部分，能够控制所有型号松下P2HD高清摄像机的，可以代替松下原产控制器产品RC-10。
RCU-01PS由摄像机供电，即使在系统中，也需要在摄像机开启后，才可以进入工作状态。摄像机开机后，面板显示“Switchbox”表示电源已经接通。

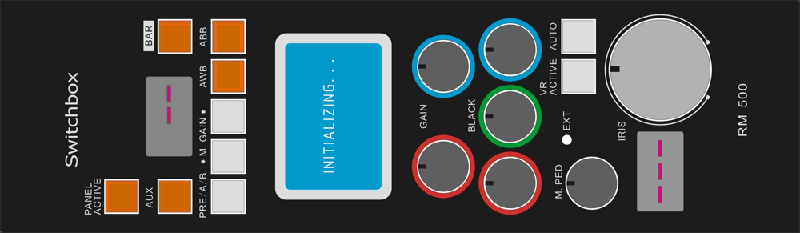

1. 面板锁定键（PANEL ACTIVE） 按此键开机，设备进入初始化状态，显示“INITIALIZING”。控制器与摄像机交换数据，成功后显示摄像机当前状态。如果一直显示“INITIALIZING”，则表示控制器没有与摄像机连通，初始化不成功。
2. 彩条（BAR） 按此键灯点亮，摄像机置于彩条。再按回到原始状态，灯熄灭。
3. 辅助（AUX）按键切换操作状态，可以循环切换主增益，电子快门，同步扫描状态。
4. 白平衡设置（PRE/A/B） 按键切换白平衡设置，在PRE、A、B之间循环切换
5. 自动白平衡（AWB） 按下执行自动白平衡操作，灯闪烁，操作完成灯熄灭。
6. 自动黑平衡（ABB） 按下执行自动黑平衡操作，灯闪烁，操作完成灯熄灭
7. 主增益（M GAIN） 按右键提升增益，按左键减小增益，10档调节，每档3dB。
8. 电子快门，用AUX键切换到电子快门状态，用主增益按键上下切换电子快门状态1/25，1/60，1/120，1/250，1/500，1/1000，1/2000
9. 同步扫描，用AUX键切换到同步扫描状态，用主增益键上下调整同步扫描，按键步进调整，按住快速调整。快门可以在1/25到1/250之间连续变化
10. 主黑电平调节（M.PED） 旋转调整主黑电平（+200到-200）
11. 自动光圈（AOTO）按键进入自动光圈状态，灯点亮；再按恢复手动光圈状态，等熄灭。
12. 手动光圈（IRIS）调节 连续调整光圈变化
13. 调节锁定（VR ACTIVE）按键灯点亮，可以操作色彩调节；再按灯熄灭禁止色彩调节。
14. 黑电平R\G\B分量色彩调节 在VR ACTIVE点亮后，分别调整R G B三个旋钮，黑电平色彩分别在+100到-100变化
15. 彩色增益R\G分量色彩调节在VR ACTIVE点亮后，分别调整R B二个旋钮，彩色增益电平分别在+100到-100变化
16. 液晶屏显示增益、电子快门、同步扫描，主黑电平，黑电平彩色和彩色增益数据操作数据。
17. 独立数码管显示光圈值
18. 数码管显示讯道和系统提示信息

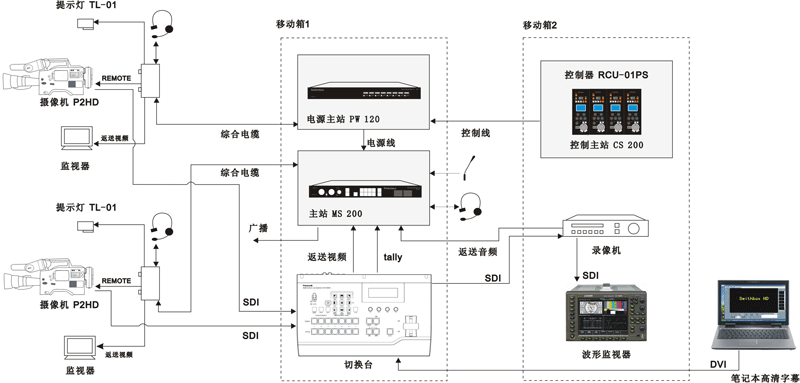

1. 数字语音通话与操作控制，相当于一台8通道数字音频通话主站
2. 状态译码，将切换台Tally信息转换成传送数据
3. 数据编织与解编织，将摄像机控制、节目音频、通话音频，Tally数据编制成传输数据信号；将回传数据解编织，成为摄像机数据、通话音频和呼叫信息。
4. 视频分配与返送视频，将返送节目视频信号（模拟复合或亮度信号）分配到各传输通道，并进行传输编码。
5. 音频分配与返送音频，将返送节目音频（或其它音频）分配到各传输通道。
6. 传输信号合成，将编织后的传送数据，返送视频，低压直流电源合成在综合电缆的传输引脚。

二、摄像机控制器 RCU-01 PS
　　完成演播室摄像机在EFP工作状态下的使用与操作。

1. 面板锁定功能，可以根据需要锁定整个面板按钮或不经常使用的色彩调整旋钮。
2. 彩条
3. 白平衡设置P/A/B
4. 自动白平衡与自动黑平衡
5. 增益，10档调节，每档3dB
6. 电子快门，1/25，1/60，1/120，1/250，1/500，1/1000，1/2000
7. 同步电子扫描，快门可以在1/25到1/250之间连续变化
8. 主黑电平调节
9. 自动光圈
10. 手动光圈调节
11. 黑电平R\G\B分量调节
12. 彩色增益R\G分量调节
13. 液晶屏显示各种操作数据
14. 独立数码管显示光圈值
15. 数码管显示讯道和系统提示信息

三、摄像机控制器主站 CS 200（原名Panasystem-RM）
　　在演播室系统中，摄像机控制器是由技术人员操作的，有一个相对独立的操作位置。所有的控制器要与系统交换数据，电缆的连接是比较复杂的。尤其在箱载系统中，给连接留下的空间非常有限。本系统中，控制器主站使用最先进的FPGA技术，将多达8路摄像机控制信号，编织成仅一对信号，压缩到可以只使用一对双绞线传输。编织后的摄像机控制信号，传输到系统控制中心，经解编织后，恢复成独立的摄像机控制信号。
四、摄像机供电主站 PW 120（原名Panasystem-DY）
　　新型数字摄像机对电源的稳定性要求甚高，采用低压直流直接给摄像机供电，受到传输电缆和传输距离的限制，把电源线包含在综合电缆中，难度就更大。所以要专门设计摄像机的供电系统，使摄像机获得稳定的电源供给。供电系统由专门设计的电源主站担负，从系统控制的综合电缆端口输出。电源输出功率大于50W（HPX-3000的最大功率43W），最大供电距离在使用标准综合电缆条件下达到200米；在使用经济型综合电缆条件下，可以到达50米。
　　在供电主站中，可以安装6个供电模块，同时为6台摄像机提供电源供给。由单片机为电源系统提供检测和保护，并能够适应电缆的长度，保证供电的效率。
五、摄像机适配器 BP-200（原名Panasystem-TD）
　　摄像机适配器完成系统的以下功能：

1. 电源恢复，由综合电缆传输到摄像机的低压直流电源在适配器上恢复成供摄像机使用的12-16V电源。
2. 数据编织与解编织，完成摄像机端点的节目音频、摄像机控制与数据、通话、提示数据的编织与解编织。恢复节目音频（返送音频）、通话、摄像机控制与提示信息。输出信号到摄像机控制端口，提示灯与通话耳麦。
3. 返送视频解调，恢复返送视频信号。

六、综合电缆
　　CCVH-100/50 高清视频综合电缆，包括SDI、数据、电源。传输HD-SDI达到100米。此型号电缆可以有200米规格，传输SDI200米。
CCH-50/100/200/300 不含视频的综合电缆，可以传输数据、电源。
